[转]AChartEngine之折线图 简单用法

转载自:http://blog.csdn.net/fei0724/article/details/21026797

同样是一个渲染器,一个数据集,不过和饼图的还是有区别的,渲染器和数据集的对象都不一样,如下:

//折线图
	public void lineView(){
		//同样是需要数据dataset和视图渲染器renderer
		XYMultipleSeriesDataset mDataset = new XYMultipleSeriesDataset();
		XYSeries  series = new XYSeries("第一条线");
        series.add(1, 6);
        series.add(2, 5);
        series.add(3, 7);
        series.add(4, 4);
        mDataset.addSeries(series);
        XYSeries  seriesTwo = new XYSeries("第二条线");
        seriesTwo.add(1, 4);
        seriesTwo.add(2, 6);
        seriesTwo.add(3, 3);
        seriesTwo.add(4, 7);
        mDataset.addSeries(seriesTwo);


		XYMultipleSeriesRenderer mRenderer = new XYMultipleSeriesRenderer();
		//设置图表的X轴的当前方向
		mRenderer.setOrientation(XYMultipleSeriesRenderer.Orientation.HORIZONTAL);
		mRenderer.setXTitle("日期");//设置为X轴的标题
		mRenderer.setYTitle("价格");//设置y轴的标题
		mRenderer.setAxisTitleTextSize(20);//设置轴标题文本大小
		mRenderer.setChartTitle("价格走势图");//设置图表标题
		mRenderer.setChartTitleTextSize(30);//设置图表标题文字的大小
		mRenderer.setLabelsTextSize(18);//设置标签的文字大小
		mRenderer.setLegendTextSize(20);//设置图例文本大小
		mRenderer.setPointSize(10f);//设置点的大小
		mRenderer.setYAxisMin(0);//设置y轴最小值是0
		mRenderer.setYAxisMax(15);
		mRenderer.setYLabels(10);//设置Y轴刻度个数(貌似不太准确)
		mRenderer.setXAxisMax(5);
		mRenderer.setShowGrid(true);//显示网格
		//将x标签栏目显示如:1,2,3,4替换为显示1月,2月,3月,4月
		mRenderer.addXTextLabel(1, "1月");
		mRenderer.addXTextLabel(2, "2月");
		mRenderer.addXTextLabel(3, "3月");
		mRenderer.addXTextLabel(4, "4月");
		mRenderer.setXLabels(0);//设置只显示如1月,2月等替换后的东西,不显示1,2,3等
		mRenderer.setMargins(new int[] { 20, 30, 15, 20 });//设置视图位置

		XYSeriesRenderer r = new XYSeriesRenderer();//(类似于一条线对象)
        r.setColor(Color.BLUE);//设置颜色
        r.setPointStyle(PointStyle.CIRCLE);//设置点的样式
        r.setFillPoints(true);//填充点(显示的点是空心还是实心)
        r.setDisplayChartValues(true);//将点的值显示出来
        r.setChartValuesSpacing(10);//显示的点的值与图的距离
        r.setChartValuesTextSize(25);//点的值的文字大小

      //  r.setFillBelowLine(true);//是否填充折线图的下方
      //  r.setFillBelowLineColor(Color.GREEN);//填充的颜色,如果不设置就默认与线的颜色一致
        r.setLineWidth(3);//设置线宽
        mRenderer.addSeriesRenderer(r);


        XYSeriesRenderer rTwo = new XYSeriesRenderer();//(类似于一条线对象)
        rTwo.setColor(Color.GRAY);//设置颜色
        rTwo.setPointStyle(PointStyle.CIRCLE);//设置点的样式
        rTwo.setFillPoints(true);//填充点(显示的点是空心还是实心)
        rTwo.setDisplayChartValues(true);//将点的值显示出来
        rTwo.setChartValuesSpacing(10);//显示的点的值与图的距离
        rTwo.setChartValuesTextSize(25);//点的值的文字大小

      //  rTwo.setFillBelowLine(true);//是否填充折线图的下方
      //  rTwo.setFillBelowLineColor(Color.GREEN);//填充的颜色,如果不设置就默认与线的颜色一致
        rTwo.setLineWidth(3);//设置线宽

        mRenderer.addSeriesRenderer(rTwo);



        GraphicalView  view = ChartFactory.getLineChartView(this, mDataset, mRenderer);
        view.setBackgroundColor(Color.BLACK);
        setContentView(view);

在onCreate方法中直接调用即可

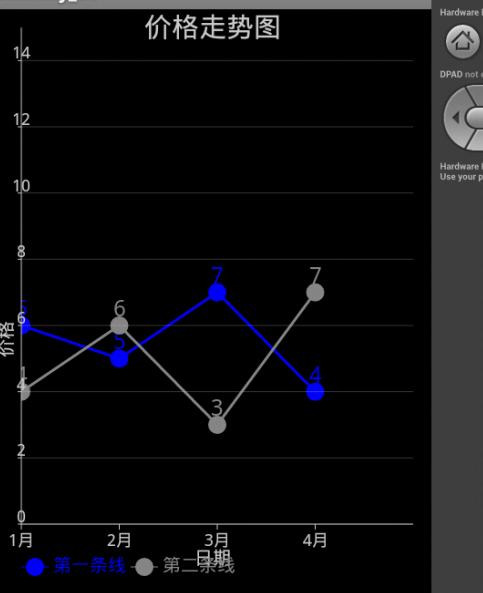

1362989055_3842

注:

其中“价格图走势”是“图表标题”

“价格,日期”是“轴标题”

“0,2,4,6”等Y轴上的数字和X轴的“1月,2月”等是“标签文字”

下面的“第一条线,第二条线”是“图例文本”
