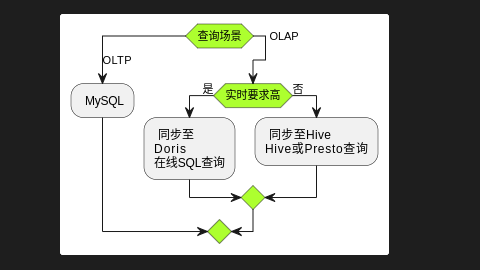

PlantUML绘制决策树图 Leave a reply 可以用分支图替代,加了个配色 @startuml skinparam ActivityDiamondBackgroundColor greenyellow switch (查询场景) case (OLTP) : MySQL; case (OLAP) if (实时要求高) then (是) : 同步至nDorisn在线SQL查询; else (否) : 同步至HivenHive或Presto查询; endif endswitch @enduml 效果下图: 您可能也喜欢如下文章: 使用PlantUML绘制流程图(活动图) 使用PlantUML绘制(重要)UML图 数据结构重读 - 括号匹配 《数据结构》括号匹配问题的实现 使用PlantUML绘制C4模型风格的软件架构图
